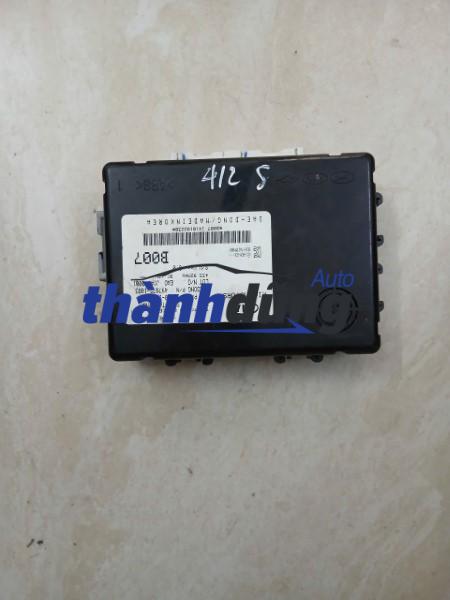

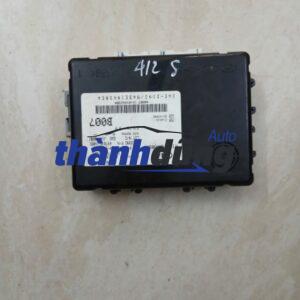

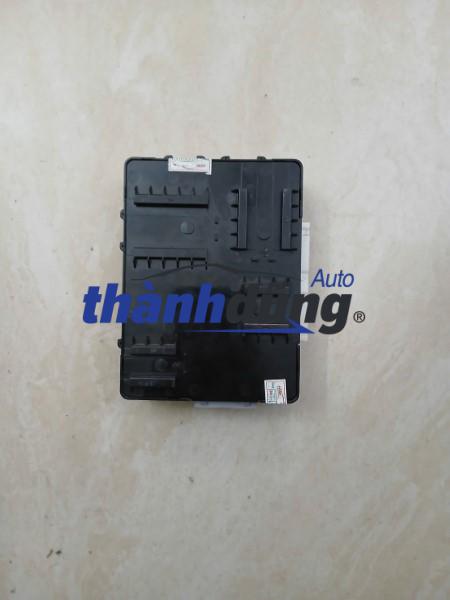

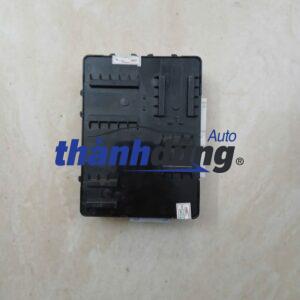

HỘP BCM KIA MORNING 2011 | 954001Y103

HỘP BCM KIA MORNING 2011 | 954001Y103 hay còn gọi là Bộ điều khiển thân xe, Mô đun điều khiển thân xe, Hộp tổng thân xe (Được chia ra Hộp phía trước và Phía sau). Đây là bộ điều khiển điện tử quan trọng nhất của xe. Nó là một hộp đen chứa mạch điện tử và vi xử lý, có nhiều giắc cắm điện để kết nối với hệ thống dây dẫn của xe. Bộ điều khiển thân xe được coi là “bộ não” điều khiển hầu hết các chức năng điện tử và tiện nghi của thân xe, trừ động cơ và hộp số (do PCM/ECU quản lý).

HỘP BCM KIA MORNING 2011 | 954001Y103 tương thích:

• KIA MORNING 2011-2015

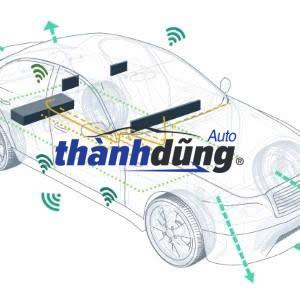

Vị trí của Hộp điều điều khiển thân xe

Tùy thuộc vào hãng xe. BCM thường được đặt ở một vị trí trung tâm trong cabin, dễ tiếp cận nhưng được bảo vệ:

• Dưới táp lô bên lái, gần hộp cầu chì chính.

• Hoặc bên phải khoang động cơ, gần vách ngăn cabin

• Một số xe (như Hyundai, Kia, Nissan) tách thành hai phần:

• Bộ điều khiển thân xe phía trước: điều khiển hệ thống đầu xe (đèn pha, gạt mưa, còi…)

• Bộ điều khiển thân xe phía sau: điều khiển đèn hậu, khóa cốp, cảm biến sau…

Cấu tạo của Mô đun điều khiển thân xe

• Vỏ hộp: Bảo vệ linh kiện khỏi ẩm, bụi, nhiệt.

• Bo mạch chính: Chứa chip xử lý trung tâm.

• Rơ le và điện trở công suất: đóng ngắt mạch điện, điều khiển thiết bị điện (đèn, motor, khóa cửa).

• Cổng kết nối: Nhận tín hiệu từ cảm biến, công tắc, nút bấm.

• Mạch giao tiếp CAN / LIN: Truyền dữ liệu với các ECU khác trên xe.

Chức năng và Vai trò của Bộ điều khiển thân xe

Hộp điều khiển thân xe là bộ não điều khiển các hệ thống điện thân xe, đặc biệt là phần phía trước. Các chức năng điển hình gồm:

• Đèn chiếu sáng: Pha, cốt, xi-nhan, đèn định vị, đèn sương mù.

• Cần gạt nước: Gạt mưa, rửa kính, chế độ tự động.

• Khóa cửa: Mở, khóa cửa, chống trộm.

• Còi / Đèn cảnh báo nguy hiểm: Điều khiển tín hiệu cảnh báo.

• Cửa sổ / Gương điện: Điều khiển motor nâng hạ.

• Giao tiếp với ECU khác: Truyền thông qua mạng CAN BUS với ECM, ABS, TCM.

Mô đun điều khiển thân xe có phải là ECU không? Nguyên lý hoạt động

CÓ. Bộ điều khiển thân xe là một loại ECU chuyên biệt chịu trách nhiệm điều khiển các hệ thống thân xe.

Nguyên lý hoạt động

1. Nhận tín hiệu đầu vào từ công tắc (ví dụ bật đèn, bật xi-nhan).
2. Xử lý trong vi mạch để xác định lệnh.
3. Kích rơ le hoặc gửi tín hiệu điều khiển đến thiết bị (ví dụ bật đèn pha, mở khóa cửa).
4. Truyền thông qua mạng CAN BUS đến các ECU khác (ví dụ ECU động cơ, hộp khóa thông minh, v.v.)

 Khi nào cần thay mới?

Bộ điều khiển thân xe là một bộ phận rất bền nhưng cần thay thế khi có hư hỏng điện tử bên trong, dẫn đến lỗi hệ thống thân xe. Dưới đây là các dấu hiệu hư hỏng:

• Đèn pha, xi-nhan, gạt mưa hoạt động bất thường: Có thể do lỗi mạch điều khiển BCM.

• Xe không khóa/mở cửa bằng chìa khóa thông minh: Hộp điều khiển thân xe không nhận tín hiệu.

• Mất giao tiếp CAN BUS: Chip truyền thông lỗi.

• Không lên điện thân xe: Mô đun điều khiển thân xe hỏng nguồn hoặc bị ẩm nước.

• Báo lỗi “BCM Communication Error” khi quét bằng máy chẩn đoán: Lỗi phần mềm / phần cứng.

Bộ điều khiển thân xe thường bị nhầm lẫn với bộ phận nào?

1. ECU (Engine Control Unit): là ECU điều khiển động cơ, không phải thân xe.
2. Hộp cầu chì: Chỉ phân phối nguồn, không xử lý logic.
